產品特點：
         分體式結構及可拆卸密封包，便于現場快速維修；
         兩個精密進口深溝球軸承支撐，轉動平穩；
         平衡式機械密封設計結構，降低壓力變化負荷對密封
         面的影響，延長使用壽命；
         標準產品使用碳化硅與耐磨石墨的摩擦密封副，壽命
         長久,可根據工作環境需要更改為碳化硅/碳化硅或硬
         質合金/硬質合金多種摩擦副結構；
         304不銹鋼尾蓋、轉軸可長期應用在復雜工況；

技術參數：
         最高轉速：3000 r/min
         工作溫度：-30～+120℃
         最大壓力：1.1Mpa
         適用介質：水

應避免同時在幾個最大極限條件下工作，詳細技術參數參考通徑、轉速表或與技術部咨詢，以確保安全工作；

重要提示：
         1.安裝后必須確保一個泄漏孔豎直向下；
         2.禁止豎直安裝使用，密封面的泄漏會造成軸承銹蝕；
         3.嚴禁輸送易燃、易爆、有毒或強腐蝕介質；
         4.雙向固定內管螺紋均為右旋，即使外管"K"為法蘭
         或左旋螺紋聯接；

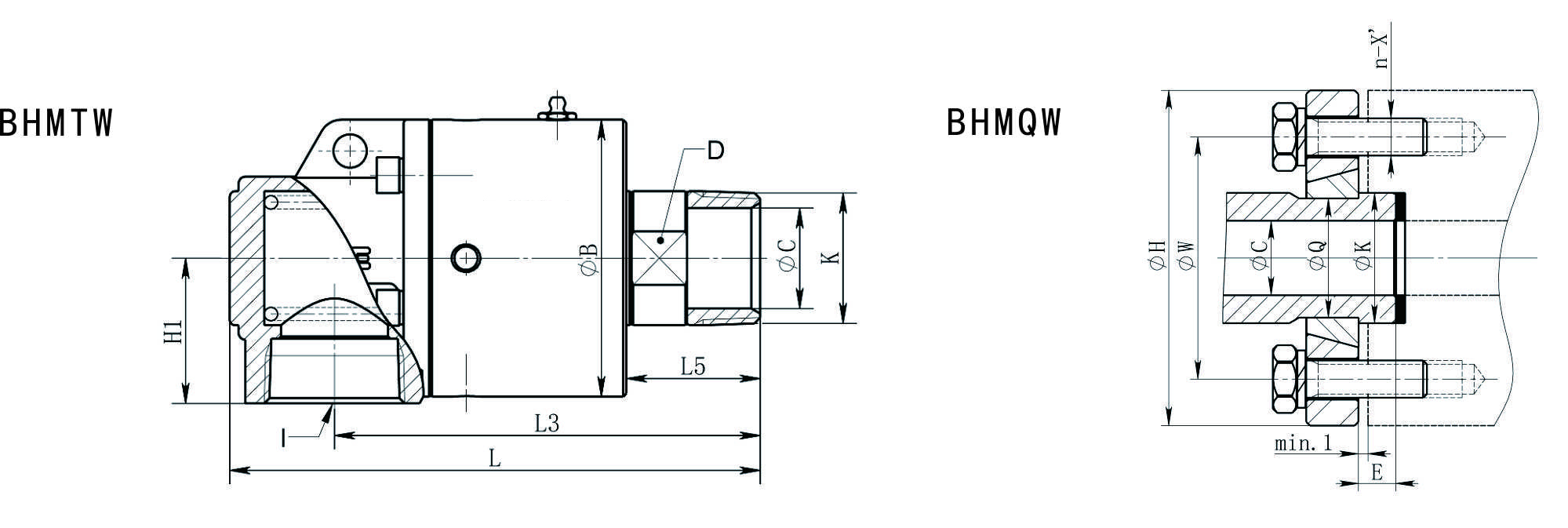

BHM-單向式旋轉接頭

DN	訂貨號 Order-No.	K	I	L	L3	L5	H1	B	C	D
10A	BHMTW010A.01-S/C	R3/8"-RH	Rc3/8"	125	108	29	30	59	8	21
10A	BHMQW010A.00-S/C	20	Rc3/8"	135	118	39	30	59	8	\
15A	BHMTW015A.01-S/C	R1/2"-RH	Rc1/2"	125	108	29	30	59	12	21
15A	BHMQW015A.00-S/C	25	Rc1/2"	135	118	39	30	59	12	\
20A	BHMTW020A.01-S/C	R3/4"-RH	Rc3/4"	136	115	32	35	64	17	24
20A	BHMQW020A.00-S/C	30	Rc3/4"	151	130	47	35	64	17	\
25A	BHMTW025A.01-S/C	R1"-RH	Rc1"	151	126	33	40	74	20	30
25A	BHMQW025A.00-S/C	35	Rc1"	166	141	48	40	74	20	\
32A	BHMTW032A.01-S/C	R1-1/4"-RH	Rc1-1/4"	177	145	42	50	93	30	38
32A	BHMQW032A.00-S/C	45	Rc1-1/4"	192	160	57	50	93	30	\
40A	BHMTW040A.01-S/C	R1-1/2"-RH	Rc1-1/2"	187	152	40	52	98	35	44
40A	BHMQW040A.00-S/C	50	Rc1-1/2"	202	167	55	52	98	35	\
50A	BHMTW050A.01-S/C	R2"-RH	Rc2"	238	191	60	65	124	45	55
50A	BHMQW050A.00-S/C	60	Rc2"	241	194	63	65	124	45	\
65A	BHMTW065A.01-S/C	R2-1/2"-RH	Rc2-1/2"	330	286	70	69	156	60	75
65A	BHMQW065A.00-S/C	75	Rc2-1/2"	335	291	75	69	156	60	\
80A	BHMTW080A.01-S/C	R3"-RH	DN80PN16	510	410	82	164	185	75	85
80A	BHMQW080A.00-S/C	90	DN80PN16	510	410	82	164	185	75	\
90A	BHMQW090A.00-S/C	100	DN80PN16	510	410	84	164	202	82	\
100A	BHMTW100A.01-S/C	R4"-RH	DN100PN16	530	420	85	154	210	95	112
100A	BHMQW100A.00-S/C	115	DN100PN16	530	420	85	154	210	95	\
125A	BHMQW125A.00-S/C	150	DN125PN16	605	480	101	182	255	125	\
150A	BHMQW150A.00-S/C	175	DN150PN16	687	545	109	207	285	150	\

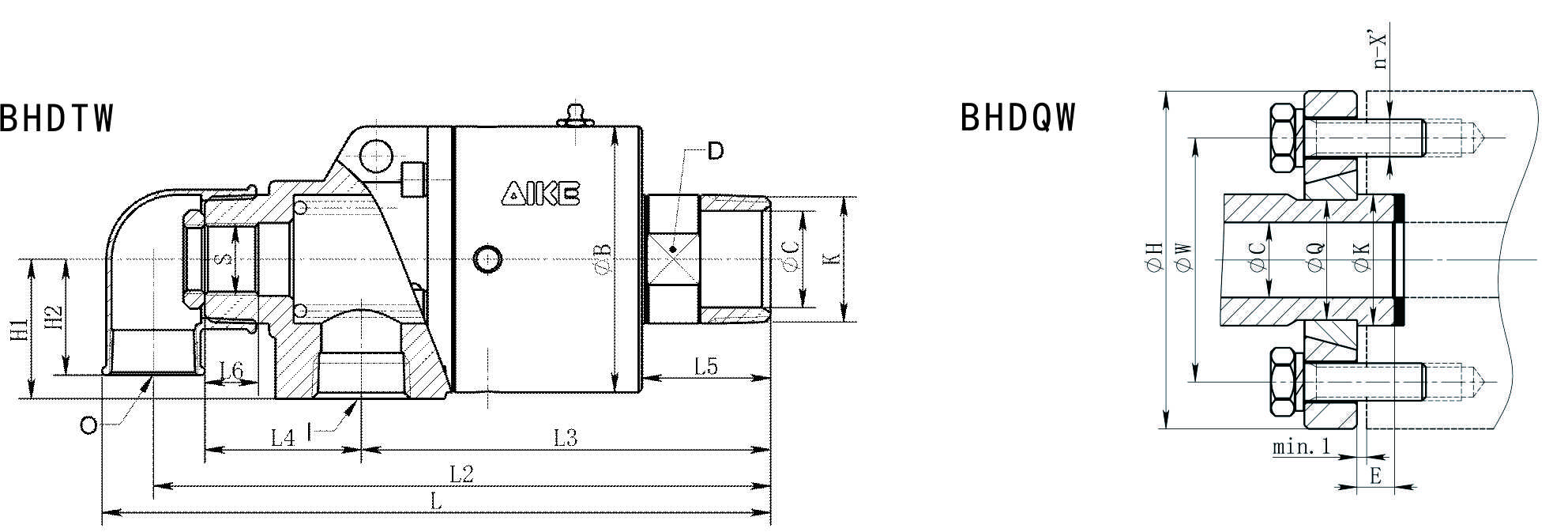

BHD-雙向固定式內管旋轉接頭

DN	訂貨號 Order-No.	K	I	O	S	L	L2	L3	L4	L5	L6	H1	H2	B	C	D
15A	BHDTW015A-006A.01-S/C	R1/2"-RH	Rc1/2"	Rc1/2"	G1/8"-RH	171	156	108	37	29	15	30	27	59	12	21
20A	BHDTW020A-008A.01-S/C	R3/4"-RH	Rc1/2"	Rc1/2"	G1/4"-RH	182	167	115	39	32	15	35	30	64	17	24
	BHDQW020A-008A.00-S/C	30				197	182	130		47						\
25A	BHDTW025A-010A.01-S/C	R1"-RH	Rc3/4"	Rc3/4"	G3/8"-RH	204	187	126	46	33	18	40	35	74	20	30
	BHDQW025A-010A.00-S/C	35				219	202	141		48						\
32A	BHDTW032A-015A.01-S/C	R1-1/4"-RH	Rc1"	Rc1"	G1/2"-RH	240	220	145	55	42	22	50	42	93	30	38
	BHDQW032A-015A.00-S/C	45				255	235	160		57						\
40A	BHDTW040A-020A.01-S/C	R1-1/2"-RH	Rc1"	Rc1"	G3/4"-RH	250	231	152	57	40	25	52	45	98	35	44
	BHDQW040A-020A.00-S/C	50				265	246	167		55						\
50A	BHDTW050A-025A.01-S/C	R2"-RH	Rc1-1/4"	Rc1-1/4"	G1"-RH	312	288	191	73	60	25	65	54	124	45	55
	BHDQW050A-025A.00-S/C	60				315	291	194		63						\
65A	BHDTW065A-032A.01-S/C	R2-1/2"-RH	Rc1-1/2"	Rc1-1/2"	G1-1/4"-RH	374	345	235	80	70	30	75	62	156	60	75
	BHDQW065A-032A.00-S/C	75				379	350	240		75						\
80A	BHDQW080A-040A.00-S/C	90	DN40PN16	DN40PN16	G1-1/2"-RH	566	490	310	77	82	32	135	135	185	75	\

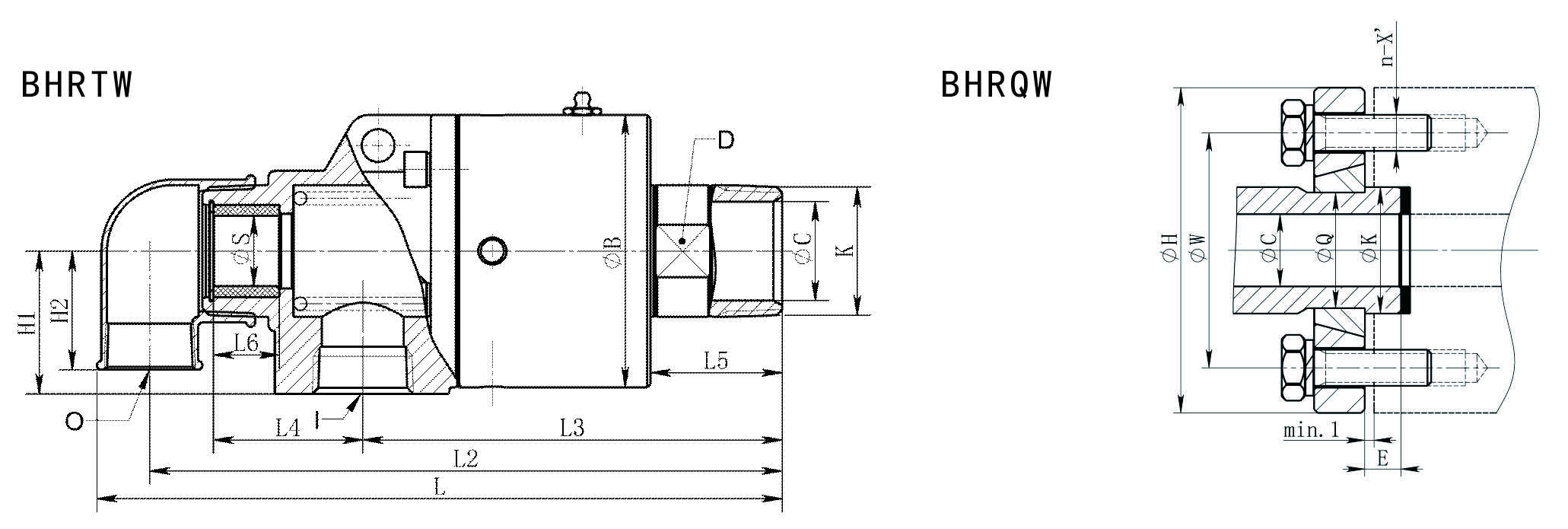

BHR-雙向旋轉式內管旋轉接頭

DN	訂貨號 Order-No.	K	I	O	S(h9/E8)	L	L2	L3	L4	L5	L6	H1	H2	B	C	D
20A	BHRTW020A-008A.01-S/C	R3/4"-RH	Rc1/2"	Rc1/2"	12	182	167	115	35	32	20	35	30	64	17	24
20A	BHRQW020A-008A.00-S/C	30	Rc1/2"	Rc1/2"	12	197	182	130	35	47	20	35	30	64	17	\
25A	BHRTW025A-010A.01-S/C	R1"-RH	Rc3/4"	Rc3/4"	16	204	187	126	38	33	20	40	35	74	20	30
25A	BHRQW025A-010A.00-S/C	35	Rc3/4"	Rc3/4"	16	219	202	141	38	48	20	40	35	74	20	\
32A	BHRTW032A-015A.01-S/C	R1-1/4"-RH	Rc1"	Rc1"	20	240	220	145	48	42	25	50	42	93	30	38
32A	BHRQW032A-015A.00-S/C	45	Rc1"	Rc1"	20	255	235	160	48	57	25	50	42	93	30	\
40A	BHRTW040A-020A.01-S/C	R1-1/2"-RH	Rc1"	Rc1"	25	250	231	152	50	40	25	52	45	98	35	44
40A	BHRQW040A-020A.00-S/C	50	Rc1"	Rc1"	25	265	246	167	50	55	25	52	45	98	35	\
50A	BHRTW050A-025A.01-S/C	R2"-RH	Rc1-1/4"	Rc1-1/4"	32	312	288	191	68	60	30	65	54	124	45	55
50A	BHRQW050A-025A.00-S/C	60	Rc1-1/4"	Rc1-1/4"	32	315	291	194	68	63	30	65	54	124	45	\
65A	BHRTW065A-032A.01-S/C	R2-1/2"-RH	Rc1-1/2"	Rc1-1/2"	40	374	345	235	74	70	32	75	62	156	60	75
65A	BHRQW065A-032A.00-S/C	75	Rc1-1/2"	Rc1-1/2"	40	379	350	240	74	75	32	75	62	156	60	\
80A	BHRQW080A-040A.00-S/C	90	DN40PN16	DN40PN16	46	566	490	310	72	82	40	135	135	185	75	\
90A	BHRQW090A-050A.00-S/C	100	DN50PN16	DN50PN16	58	638	555	337	82	84	40	150	150	202	82	\
100A	BHRQW100A-065A.00-S/C	115	DN65PN16	DN65PN16	72	688	595	350	83	85	40	170	170	210	95	\

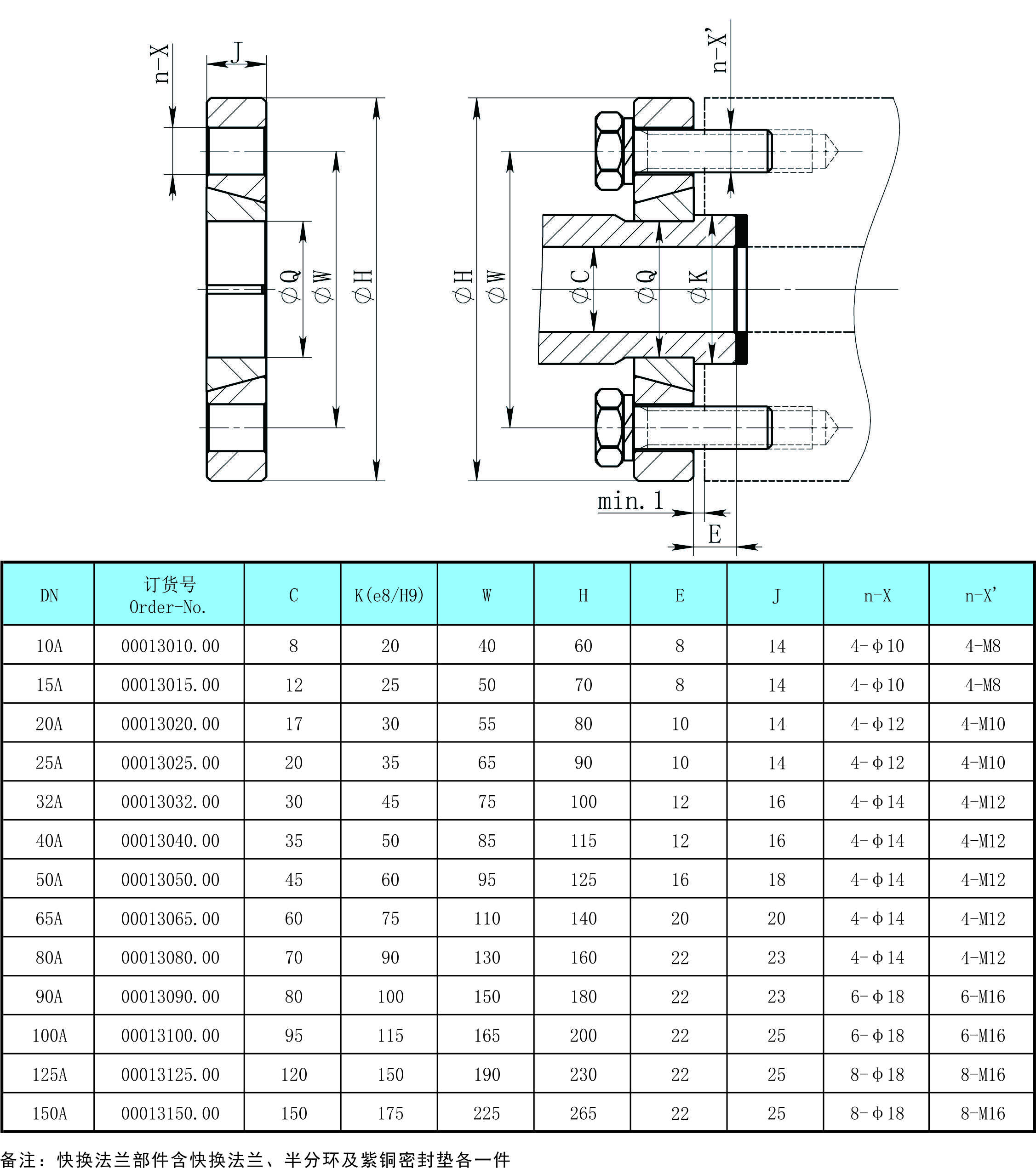

快換法蘭尺寸表

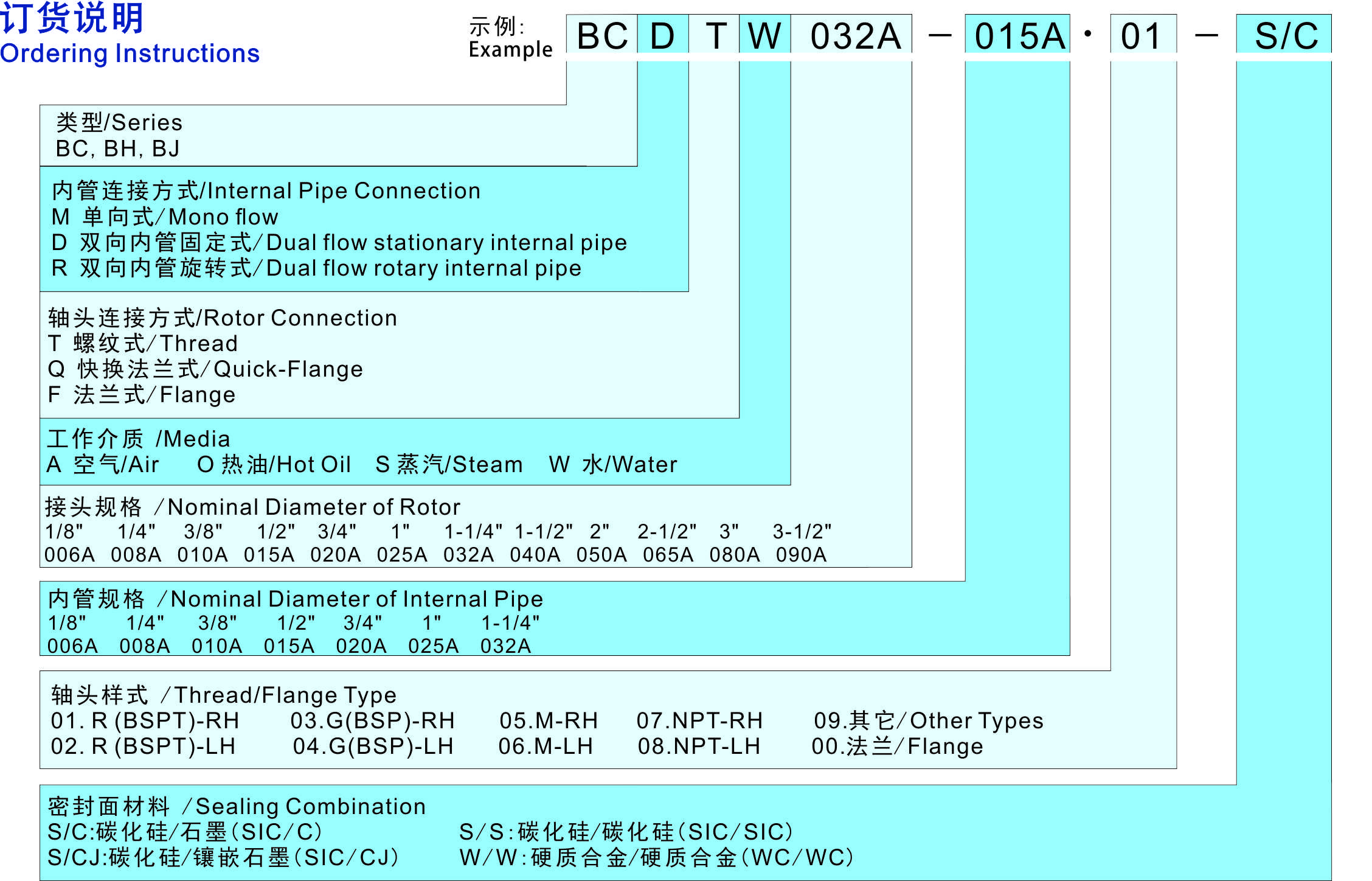

訂貨說明

BH型旋轉接頭
