產品特點：
         反球面密封設計，強度是普通球面密封環四倍；
         雙圓柱無油軸承支撐，旋轉更平穩，可用于振動較大
         設備中；
         內置抗雜質結構，壽命長久；
         耐高溫合金彈簧，浸銻球面密封環，可以長久使用在
         高溫導熱油工況；
         不需要保養，不需要加注潤滑油，維修方便；

技術參數：
         最高轉速：450 r/min
         工作溫度：-30～+355℃
         最大壓力：3.5Mpa
         適用介質：導熱油

重要提示：
         1.進出管道必須使用金屬軟管相連接；
         2.安裝后的旋轉接頭必須可以自由前后移動及左右擺
         動一定角度，嚴禁將旋轉接頭固定牢；
         3.雙向固定內管螺紋均為右旋，即使外管"K"為法蘭或
         左旋螺紋聯接；

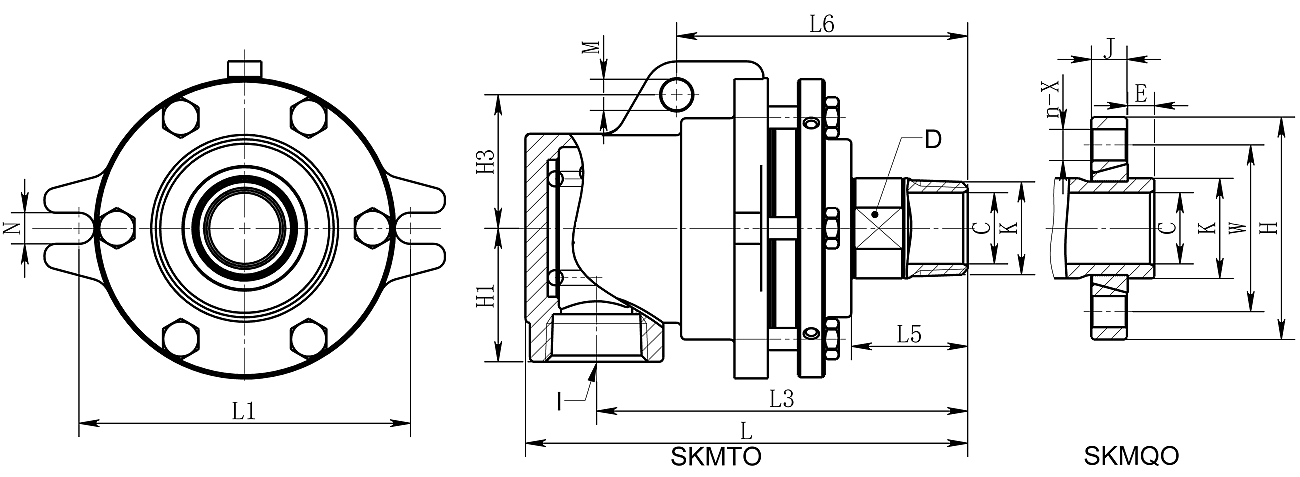

SKM-單向式旋轉接頭

SKM

DN	訂貨號 Order-No.	K	I	L	L1	L3	L5	L6	H1	H3	M	C	D	N
15A	SKMTO 015A.01	R1/2"-RH	Rc1/2"	161	116	136	42	101	45	45	12	14	22	14
20A	SKMTO 020A.01	R3/4"-RH	Rc3/4"	161	116	136	42	101	45	45	12	19	27	14
	SKMQO 020A.00	φ30											\
25A	SKMTO 025A.01	R1"-RH	Rc1"	179	124	153	49	109	50	50	12	24	32	14
	SKMQO 025A.00	φ35											\
32A	SKMTO 032A.01	R1-1/4"-RH	Rc1-1/4"	199	149	167	52	131	60	60	14	32	41	14
	SKMQO 032A.00	φ45											\
40A	SKMTO 040A.01	R1-1/2"-RH	Rc1-1/2"	230	168	193	59	140	65	65	18	38	46	18
	SKMQO 040A.00	φ50											\
50A	SKMTO 050A.01	R2"-RH	Rc2"	260	188	217	61	157	70	75	18	45	57	18
	SKMQO 050A.00	φ60											\
65A	SKMTO 065A.01	R2-1/2"-RH	Rc2-1/2"	352	\	243	75	183	88	85	18	60	72	\
	SKMQO 065A.00	φ75											\
80A	SKMTO 080A.01	R3"-RH	DN80PN16	383	\	265	84	218	150	100	25	72	87	\
	SKMQO 080A.00	φ90											\
90A	SKMTO 090A.01	R3-1/2"-RH	DN80PN16	450	\	311	91	246	150	105	22	80	96	\
	SKMQO 090A.00	φ100											\
100A	SKMQO 100A.00	φ115	DN100PN16	675	380	565	92	300	150	140	27	92	\	φ35
125A	SKMQO 125A.00	φ150	DN125PN16	760	420	635	96	311	200	155	27	120	\	φ35
150A	SKMQO 150A.00	φ175	DN150PN16	890	457.2	748	101	\	250	\	\	145	\	φ61

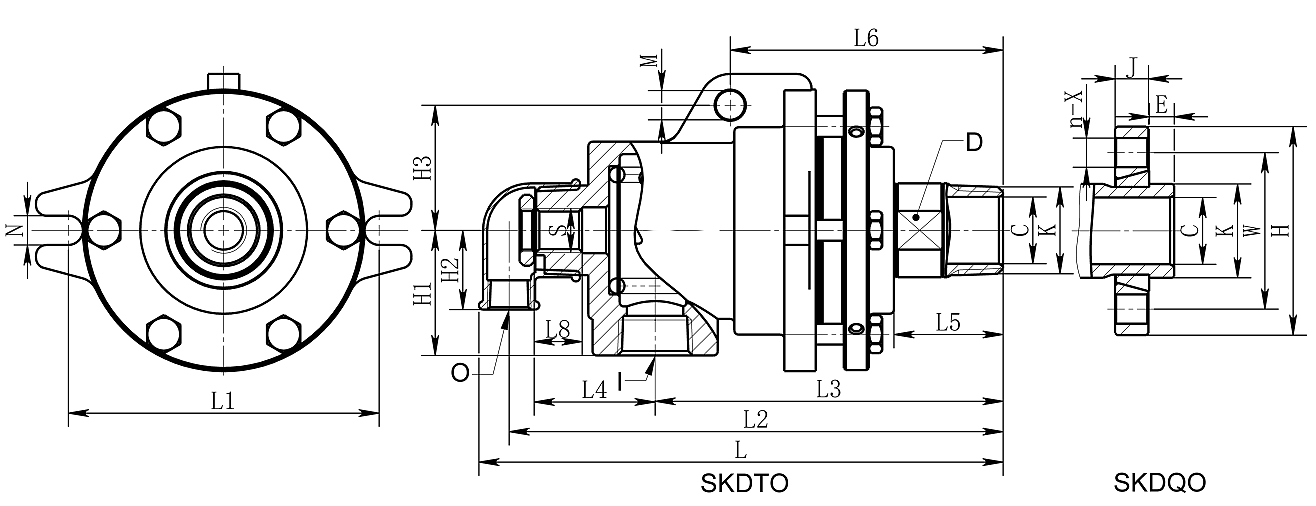

SKD-雙向固定式內管旋轉接頭

DN	訂貨號 Order-No.	K	I	O	S	L	L1	L2	L3	L4	L5	L6	L8	H1	H2	H3	M	N	C	D
20A	SKDTO 020A-008A.01	R3/4"-RH	Rc1/2"	Rc1/2"	G1/4"-RH	209	116	194	136	45	42	101	15	45	30	45	12	14	19	27
	SKDQO 020A-008A.00	φ30																		\
25A	SKDTO 025A-010A.01	R1"-RH	Rc3/4"	Rc3/4"	G3/8"-RH	234	124	217	153	49	49	109	18	50	35	50	12	14	24	32
	SKDQO 025A-010A.00	φ35																		\
32A	SKDTO 032A-015A.01	R1-1/4"-RH	Rc1"	Rc1"	G1/2"-RH	263	149	243	167	57	52	131	22	60	42	60	14	14	32	41
	SKDQO 032A-015A.00	φ45																		\
40A	SKDTO 040A-020A.01	R1-1/2"-RH	Rc1"	Rc1"	G3/4"-RH	294	168	275	193	62	59	140	25	65	45	65	18	18	38	46
	SKDQO 040A-020A.00	φ50																		\
50A	SKDTO 050A-025A.01	R2"-RH	Rc1-1/4"	Rc1-1/4"	G1"-RH	338	188	314	217	73	61	157	25	70	54	75	18	18	45	57
	SKDQO 050A-025A.00	φ60																		\
65A	SKDTO 065A-032A.01	R2-1/2"-RH	Rc1-1/2"	Rc1-1/2"	G1-1/4"-RH	446	\	417	243	145	75	183	30	88	62	85	18	\	60	72
	SKDQO 065A-032A.00	φ75																		\

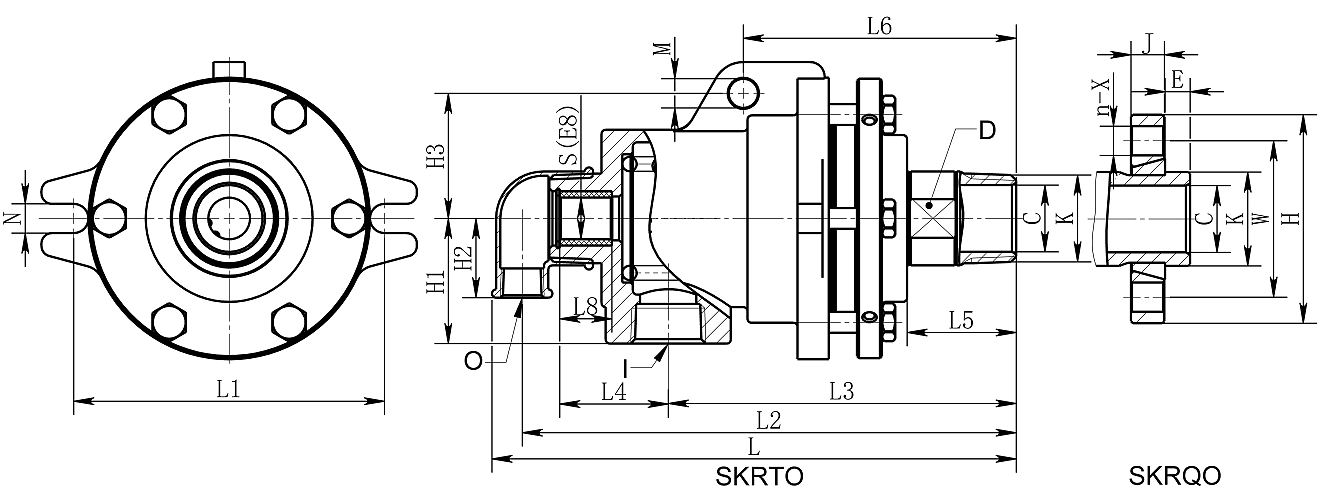

SKR-雙向旋轉式內管旋轉接頭

DN	訂貨號 Order-No.	K	I	O	S(h9/E8)	L	L1	L2	L3	L4	L5	L6	L8	H1	H2	H3	M	N	C	D
20A	SKRTO 020A-008A.01	R3/4"-RH	Rc1/2"	Rc1/2"	12	209	116	194	136	41	42	101	20	45	30	45	12	14	19	27
	SKRQO 020A-008A.00	φ30																		\
25A	SKRTO 025A-010A.01	R1"-RH	Rc3/4"	Rc3/4"	16	234	124	217	153	44	49	109	20	50	35	50	12	14	24	32
	SKRQO 025A-010A.00	φ35																		\
32A	SKRTO 032A-015A.01	R1-1/4"-RH	Rc1"	Rc1"	20	263	149	243	167	52	52	131	25	60	42	60	14	14	32	41
	SKRQO 032A-015A.00	φ45																		\
40A	SKRTO 040A-020A.01	R1-1/2"-RH	Rc1"	Rc1"	25	294	168	275	193	57	59	140	25	65	45	65	18	18	38	46
	SKRQO 040A-020A.00	φ50																		\
50A	SKRTO 050A-025A.01	R2"-RH	Rc1-1/4"	Rc1-1/4"	32	338	188	314	217	68	61	157	30	70	54	75	18	18	45	57
	SKRQO 050A-025A.00	φ60																		\
65A	SKRTO 065A-032A.01	R2-1/2"-RH	Rc1-1/2"	Rc1-1/2"	40	446	\	417	243	77	75	183	35	88	62	85	18	\	60	72
	SKRQO 065A-032A.00	φ75																		\
80A	SKRTO 080A-040A.01	R3"-RH	DN50PN16	DN50PN16	46	568	\	486	265	85	84	222	40	150	150	100	25	\	72	87
	SKRQO 080A-040A.00	φ90																		\
90A	SKRTO 090A-050A.01	R3-1/2"-RH	DN50PN16	DN50PN16	58	636	\	553	311	109	91	246	50	150	150	105	22	\	80	96
	SKRQO 090A-050A.00	φ100																		\
100A	SKRQO 100A-065A.00	φ115	DN65PN16	DN65PN16	72	667	380	575	300	130	92	300	55	185	185	140	27	φ35	92	\
125A	SKRQO 125A-080A.00	φ150	DN80PN16	DN80PN16	86	730	420	630	340	135	96	311	75	220	220	155	27	φ35	120	\

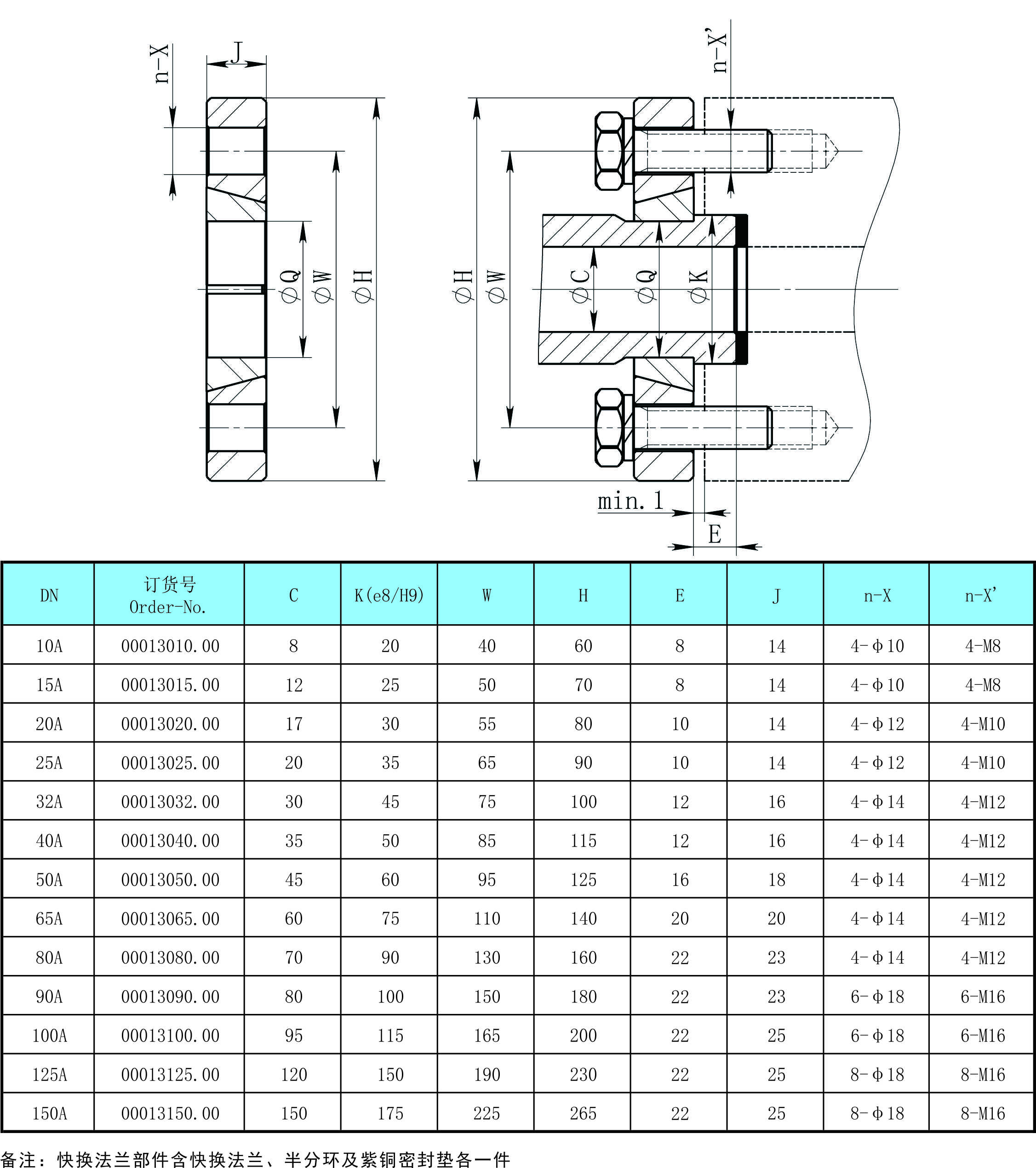

快換法蘭尺寸表

快換法蘭-ch

訂貨說明

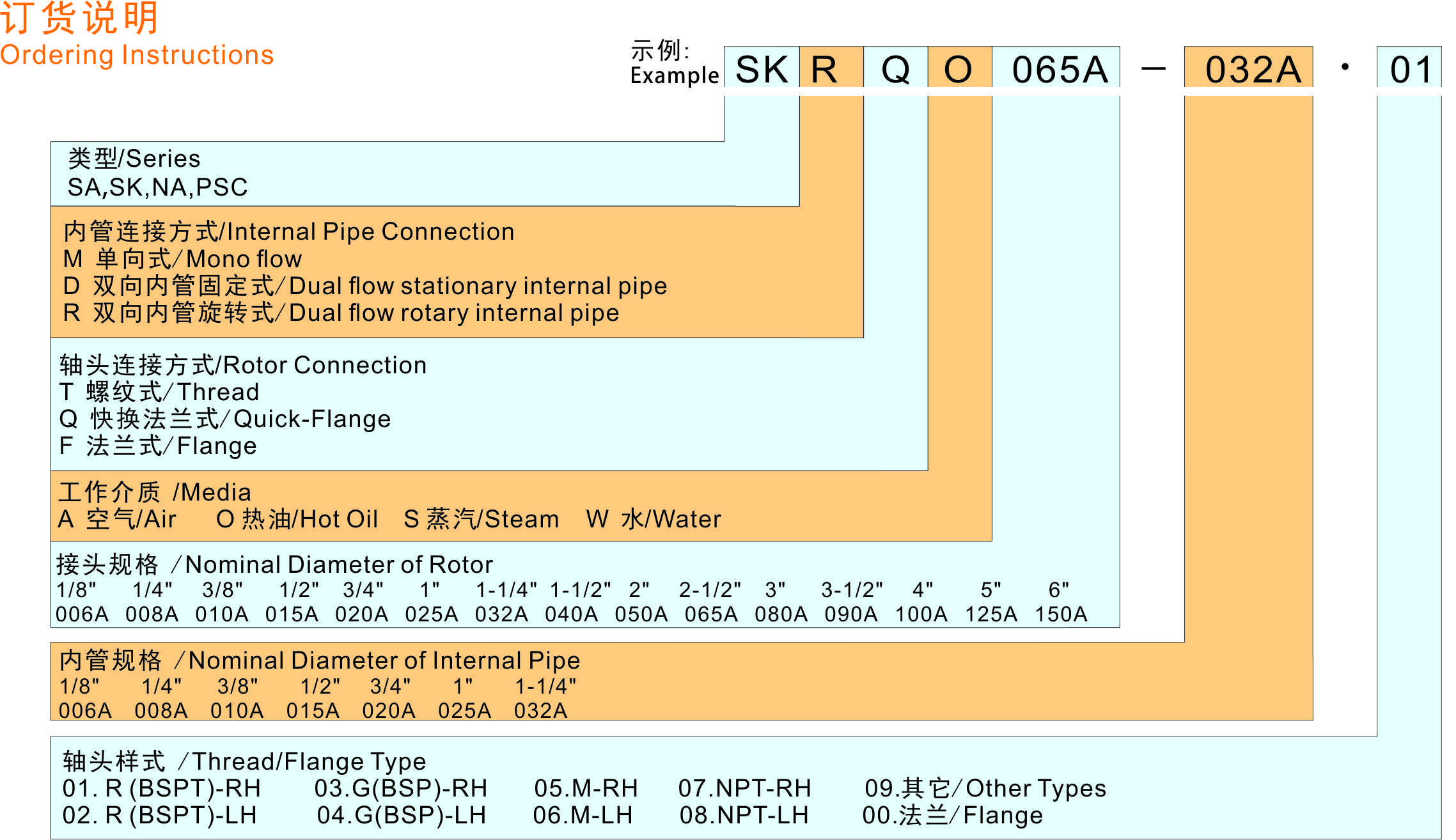

S型訂貨說明
