EH 系列旋轉接頭是用于鋼性管道之間擺轉或低速旋轉的一種活動關節，其內部由兩排鋼球軸承支撐，旋轉平穩，專用密封件使用壽命長。

產品特點：
         兩排精密級鋼球支撐，運轉平穩，無擺動；
         軸承內部預填軸承潤滑脂，終身免維護；
         專用密封圈，非標款最高可承受42Mpa；
         具有多種活動關節結合樣式，可滿足現場工況復
         雜空間轉動傳輸介質；

重要提示:
         1.管道擺動接頭，不適合長期旋轉連續旋轉工作；
         2.嚴禁輸送易燃、易爆、有毒或強腐蝕介質；
         3.主體材料可選擇碳鋼、SUS304、SUS316L等；
         4.標準型號材料為碳鋼，其它材料需另注明；

技術參數：
     最高轉速：2 r/min
     工作溫度：-30～+121℃
     最大壓力：5Mpa
     適用介質：油、水、
                空氣
注：最大壓力達42Mpa，需另外注明訂貨

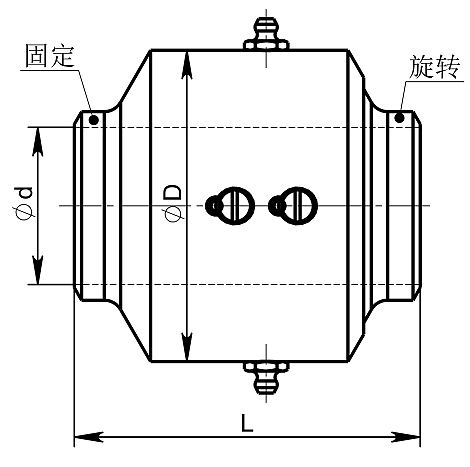

EH 型旋轉接頭

DN	訂貨號 Order-No.	d	D	L	DN	訂貨號 Order-No.	d	D	L
20A	EH020A	20	64	103	100A	EH100A	100	158	120
25A	EH025A	25	68	103	125A	EH125A	125	186	130
32A	EH032A	32	78	110	150A	EH150A	150	208	130
40A	EH040A	40	88	110	200A	EH200A	200	268	145
50A	EH050A	50	99	110	250A	EH250A	250	338	180
65A	EH065A	65	118	120	300A	EH300A	300	395	180
80A	EH080A	80	134	120	350A	EH350A	350	455	185

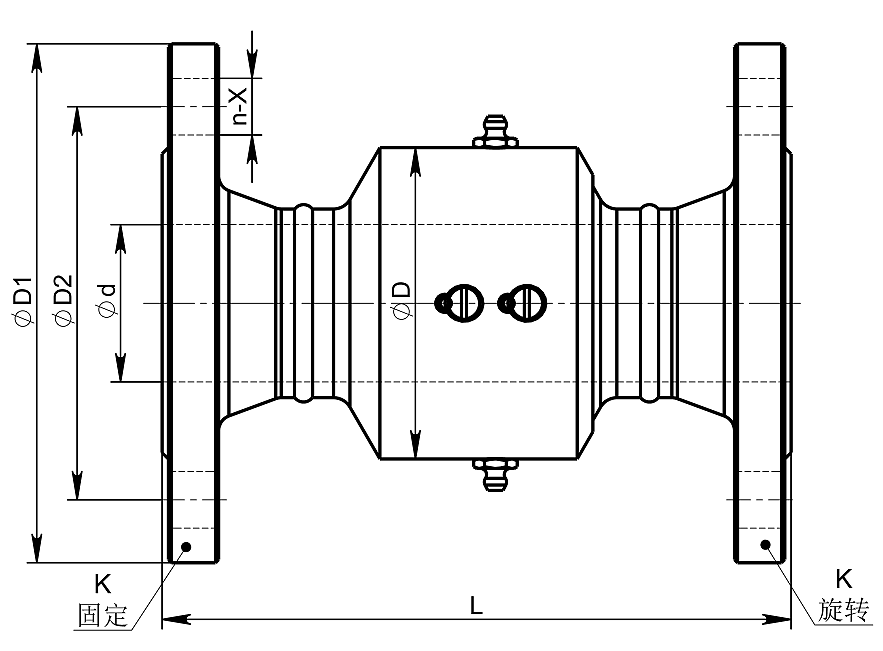

EHA 型旋轉接頭

DN	訂貨號 Order-No.	d	D	L	K	Flange 16KG
DN	訂貨號 Order-No.	d	D	L	K	D1	D2	n-X
20A	EHA020A	20	64	183	DN20PN16	105	75	4-Φ14
25A	EHA025A	25	68	183	DN25PN16	115	85	4-Φ14
32A	EHA032A	32	78	194	DN32PN16	140	100	4-Φ18
40A	EHA040A	40	88	200	DN40PN16	150	110	4-Φ18
50A	EHA050A	50	99	200	DN50PN16	165	125	4-Φ18
65A	EHA065A	65	118	210	DN65PN16	185	145	8-Φ18
80A	EHA080A	80	134	220	DN80PN16	200	160	8-Φ18
100A	EHA100A	100	158	224	DN100PN16	220	180	8-Φ18
125A	EHA125A	125	186	240	DN125PN16	250	210	8-Φ18
150A	EHA150A	150	208	240	DN150PN16	285	240	8-Φ22
200A	EHA200A	200	268	269	DN200PN16	340	295	12-Φ22
250A	EHA250A	250	338	320	DN250PN16	405	355	12-Φ26
300A	EHA300A	300	395	336	DN300PN16	460	410	12-Φ26
350A	EHA350A	350	455	349	DN350PN16	520	470	16-Φ26

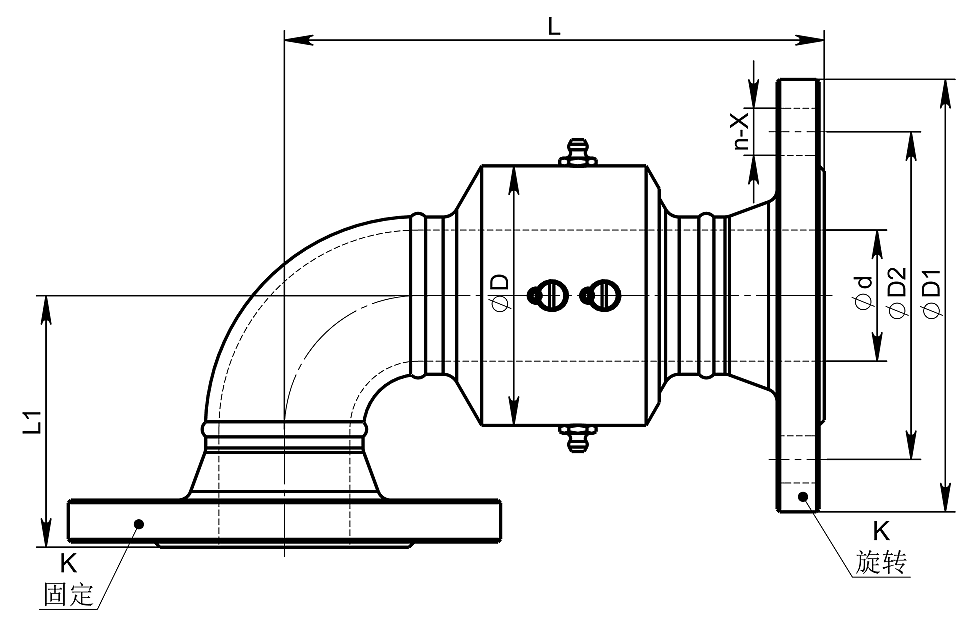

EHB 型旋轉接頭

DN	訂貨號 Order-No.	d	D	L	L1	K	Flange 16KG
DN	訂貨號 Order-No.	d	D	L	L1	K	D1	D2	n-X
20A	EHB020A	20	64	181	78	DN20PN16	105	75	4-Φ14
25A	EHB025A	25	68	168	65	DN25PN16	115	85	4-Φ14
32A	EHB032A	32	78	184	74	DN32PN16	140	100	4-Φ18
40A	EHB040A	40	88	193	83	DN40PN16	150	110	4-Φ18
50A	EHB050A	50	99	206	96	DN50PN16	165	125	4-Φ18
65A	EHB065A	65	118	229	109	DN65PN16	185	145	8-Φ18
80A	EHB080A	80	134	246	126	DN80PN16	200	160	8-Φ18
100A	EHB100A	100	158	274	154	DN100PN16	220	180	8-Φ18
125A	EHB125A	125	186	312	182	DN125PN16	250	210	8-Φ18
150A	EHB150A	150	208	337	207	DN150PN16	285	240	8-Φ22
200A	EHB200A	200	268	410	265	DN200PN16	340	295	12-Φ22
250A	EHB250A	250	338	504	324	DN250PN16	405	355	12-Φ26
300A	EHB300A	300	395	563	383	DN300PN16	460	410	12-Φ26
350A	EHB350A	350	455	623	438	DN350PN16	520	470	16-Φ26

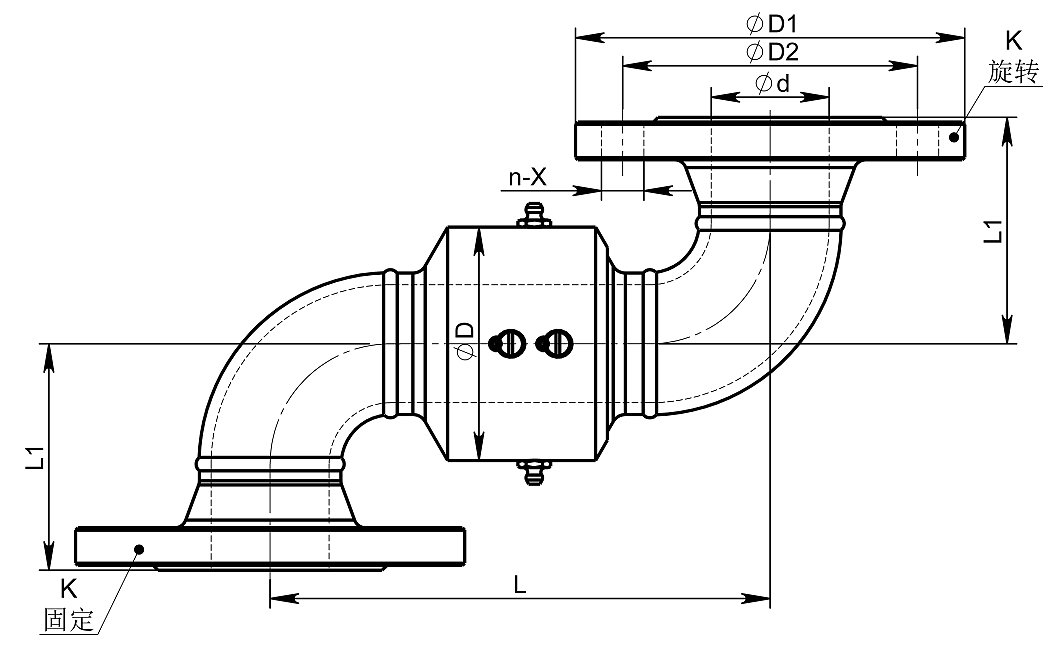

EHC 型旋轉接頭

DN	訂貨號 Order-No.	d	D	L	L1	K	Flange 16KG
DN	訂貨號 Order-No.	d	D	L	L1	K	D1	D2	n-X
20A	EHC020A	20	64	179	78	DN20PN16	105	75	4-Φ14
25A	EHC025A	25	68	153	65	DN25PN16	115	85	4-Φ14
32A	EHC032A	32	78	174	74	DN32PN16	140	100	4-Φ18
40A	EHC040A	40	88	186	83	DN40PN16	150	110	4-Φ18
50A	EHC050A	50	99	212	96	DN50PN16	165	125	4-Φ18
65A	EHC065A	65	118	248	109	DN65PN16	185	145	8-Φ18
80A	EHC080A	80	134	272	126	DN80PN16	200	160	8-Φ18
100A	EHC100A	100	158	324	154	DN100PN16	220	180	8-Φ18
125A	EHC125A	125	186	384	182	DN125PN16	250	210	8-Φ18
150A	EHC150A	150	208	434	207	DN150PN16	285	240	8-Φ22
200A	EHC200A	200	268	551	265	DN200PN16	340	295	12-Φ22
250A	EHC250A	250	338	688	324	DN250PN16	405	355	12-Φ26
300A	EHC300A	300	395	790	383	DN300PN16	460	410	12-Φ26
350A	EHC350A	350	455	897	438	DN350PN16	520	470	16-Φ26
