產品特點:
半埋入軸承座內部,便于現場拆卸;
平衡式機械密封結構,壽命長;
碳化硅密封環結構,抗雜質;
生產現場拆卸密封包結構,節約60%維修成本;
浮動式結構,可承受±0.5mm軸頭跳動;
多彈簧結構,補償彈簧力穩定;
最大10mm軸向補償冷卻輥熱膨脹;
整體不銹鋼材料,可長期用于通水環境;
技術參數:
最高轉速:100 r/min
工作溫度:-30~+121℃
最大壓力:1.1Mpa
適用介質:水

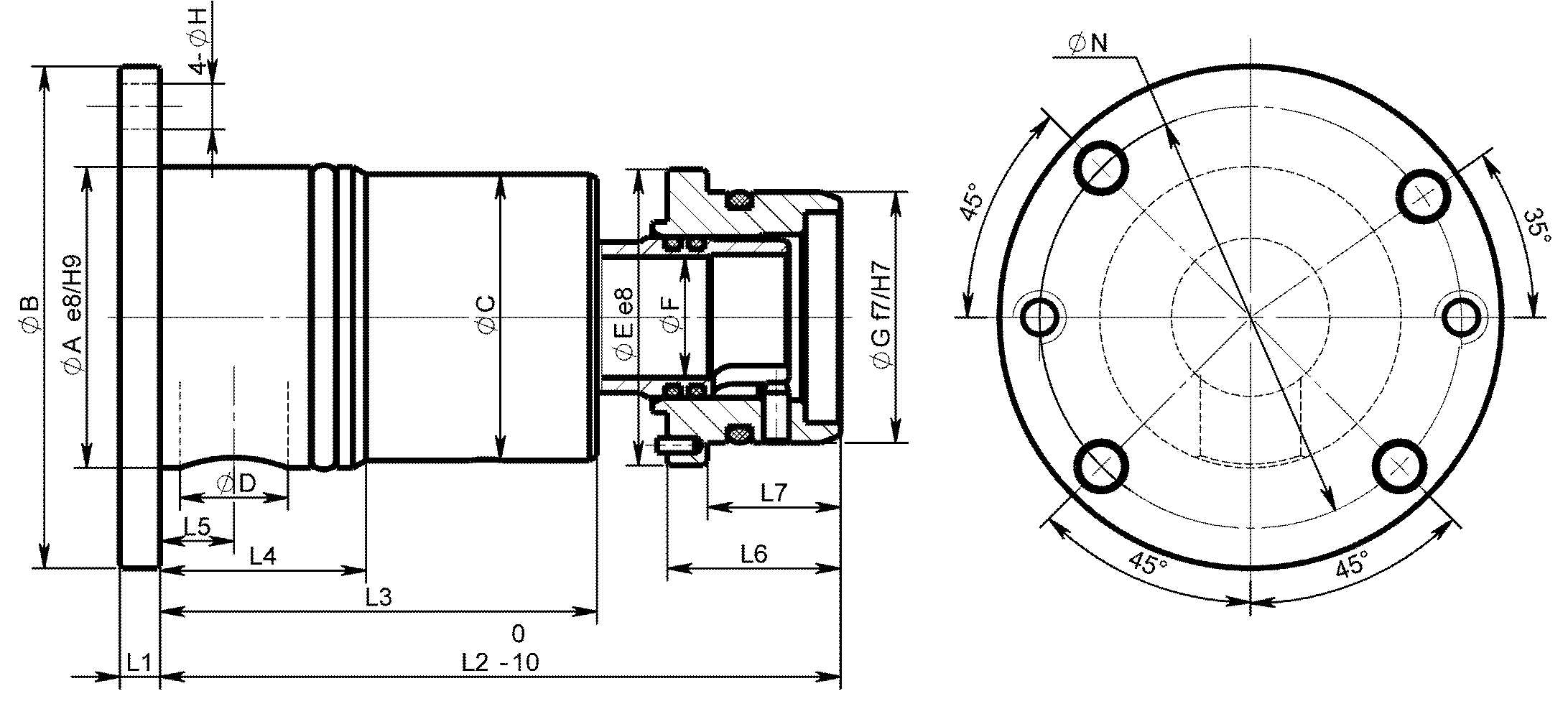

JSNM-單向式旋轉接頭

| DN | 訂貨號 Order-No. | A | B | C | D | E | F | G | H | N | L1 | L2 | L3 | L4 | L5 | L6 | L7 |
| 15A | CNM402 | 40 | 74 | 39 | 12 | 35 | 12 | 27 | 7 | 62 | 8 | 100 | 46 | 24 | 9 | 37 | 25.5 |
| 25A | CNM501 | 60 | 100 | 57 | 20 | / | 24 | 59 | 9 | 84 | 8 | 123.5 | 75 | 41 | 14.7 | 37.5 | / |
| CNM502 | 59 | 50 | 34.5 | 26.5 | |||||||||||||
| CNM601 | / | 59 | 135.5 | 87 | 37.5 | / | |||||||||||
| CNM602 | 59 | 50 | 34.5 | 26.5 |

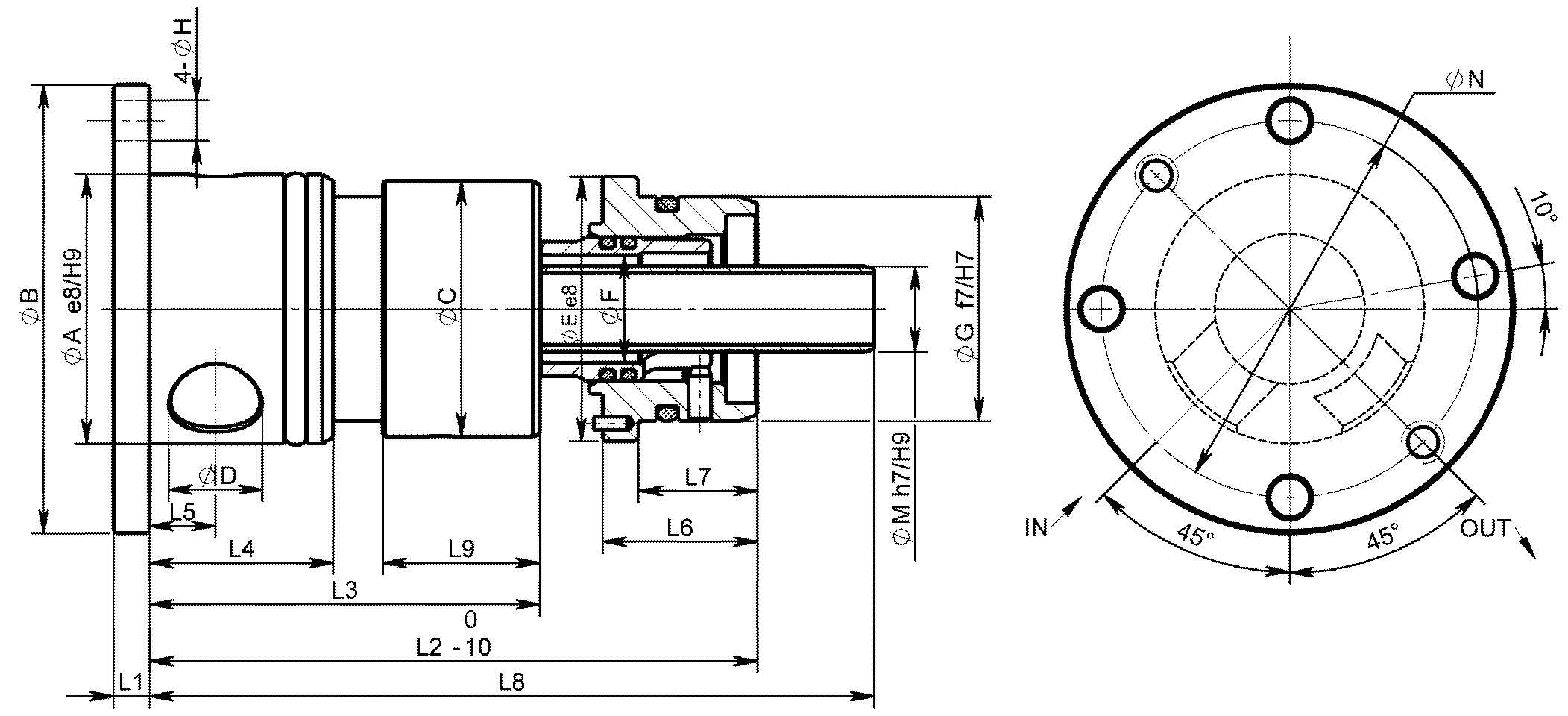

JSCND-雙向固定式內管旋轉接頭

| DN | 訂貨號 Order-No. | A | B | C | D | E | F | G | H | M | N | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 |
| 25A | JSD601 | 60 | 100 | 57 | 20 | / | 24 | 59 | 9 | 19 | 84 | 8 | 135.5 | 87 | 41 | 14.7 | 37.5 | / | 161.5 | 35 |
| JSD602 | 59 | 50 | 34.5 | 26.5 |
